壓力閥

多級閥DB3U系列

◆說    明

 ——底板連接

 ——插裝式連接

 ——兩級調定或三級調定壓力用電磁換向閥控制

 ——壓力調節方式

 ——手柄

 ——帶保護罩的內六角調節螺釘

 ——帶鎖手柄

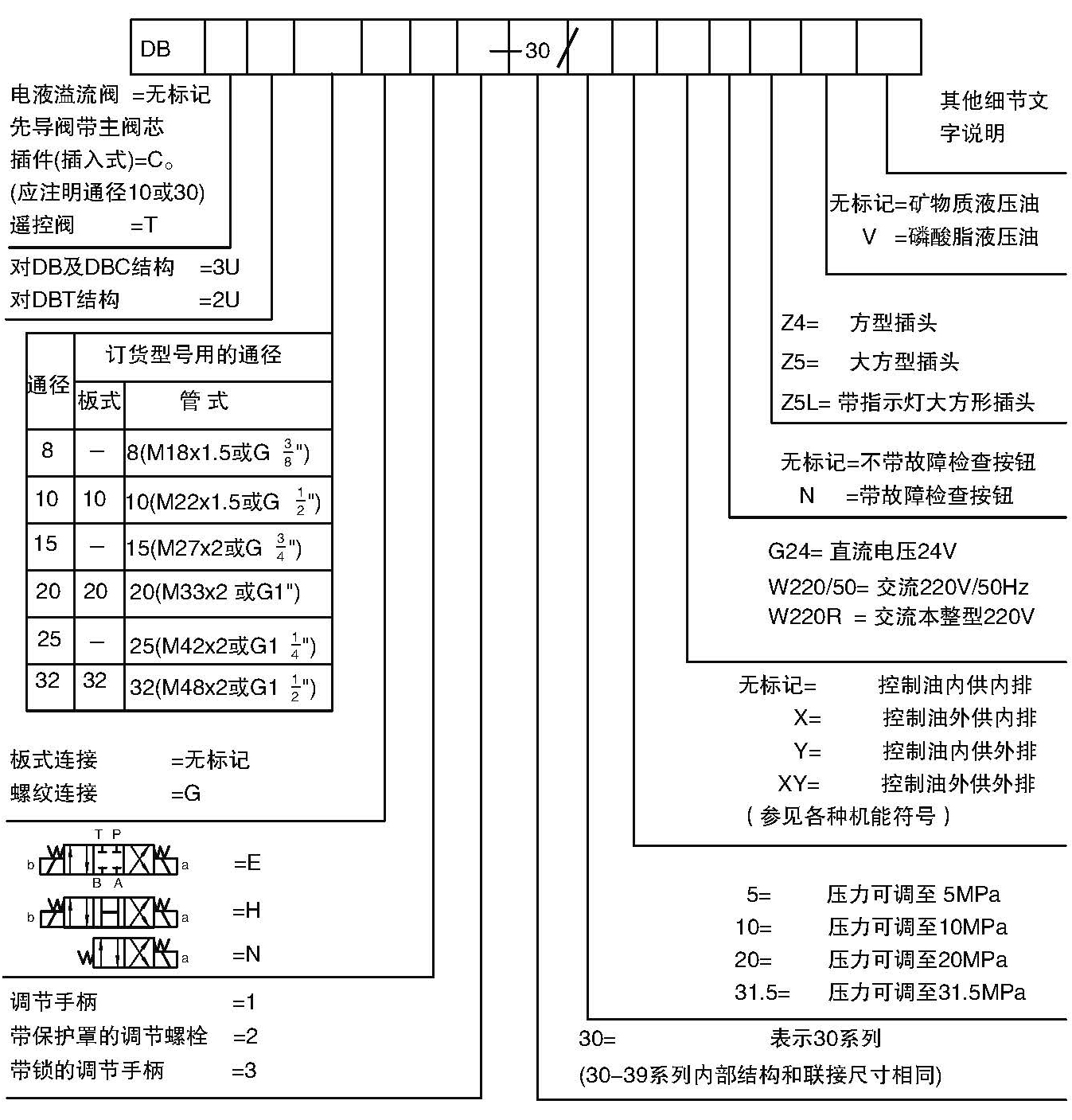

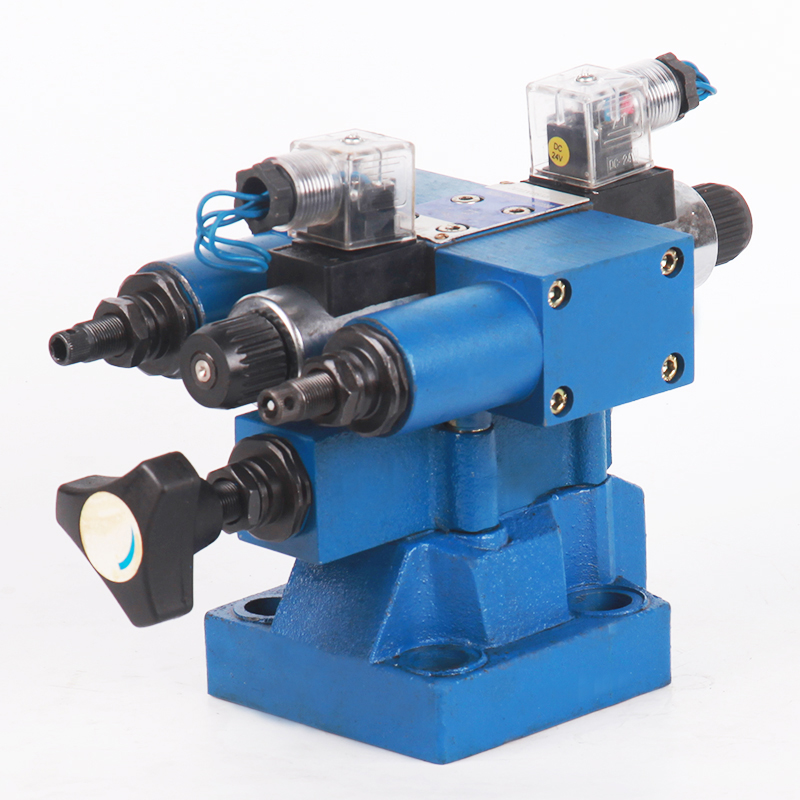

 DB3U型閥是先導控制的二級同心式多級溢流閥(二級或三級),主閥和先導閥均為錐閥式結構。用來控制系統的壓力,通過電磁換向閥可以控制系統的壓力實現三級變化或多級變化。DB3U主要由主閥、5通徑三位四通或二位四通電磁閥和三個先導閥組成。導閥Ⅰ、Ⅱ、為直動型溢流閥。在電磁換向閥斷電時；A腔壓力由導閥控制。A腔的壓力油作用在主閥芯下端的同時,通過阻尼器、和通道和作用在主閥芯上端和先導閥的錐閥

上。當系統壓力超過彈簧調定的壓力時,錐閥被打開,同時主閥芯上端的壓力油通過阻尼器、通道、彈簧腔及通道流回油箱(控制油內排型)或通過外排口流回油箱(控制油外排型)。這樣壓力油通過阻尼器.時在主閥芯上產生一個壓力差, 主間芯在此壓差的作用下打開,在調定的壓力下壓力油從A腔流到B腔。

 當電磁鐵a通電情況下:A腔壓力由導閥Ⅱ控制。當電磁鐵b通電時: A腔壓力由Ⅰ控制。先導閥(7)的調定壓力一定要高于先導閥Ⅰ和Ⅱ的調定壓力。

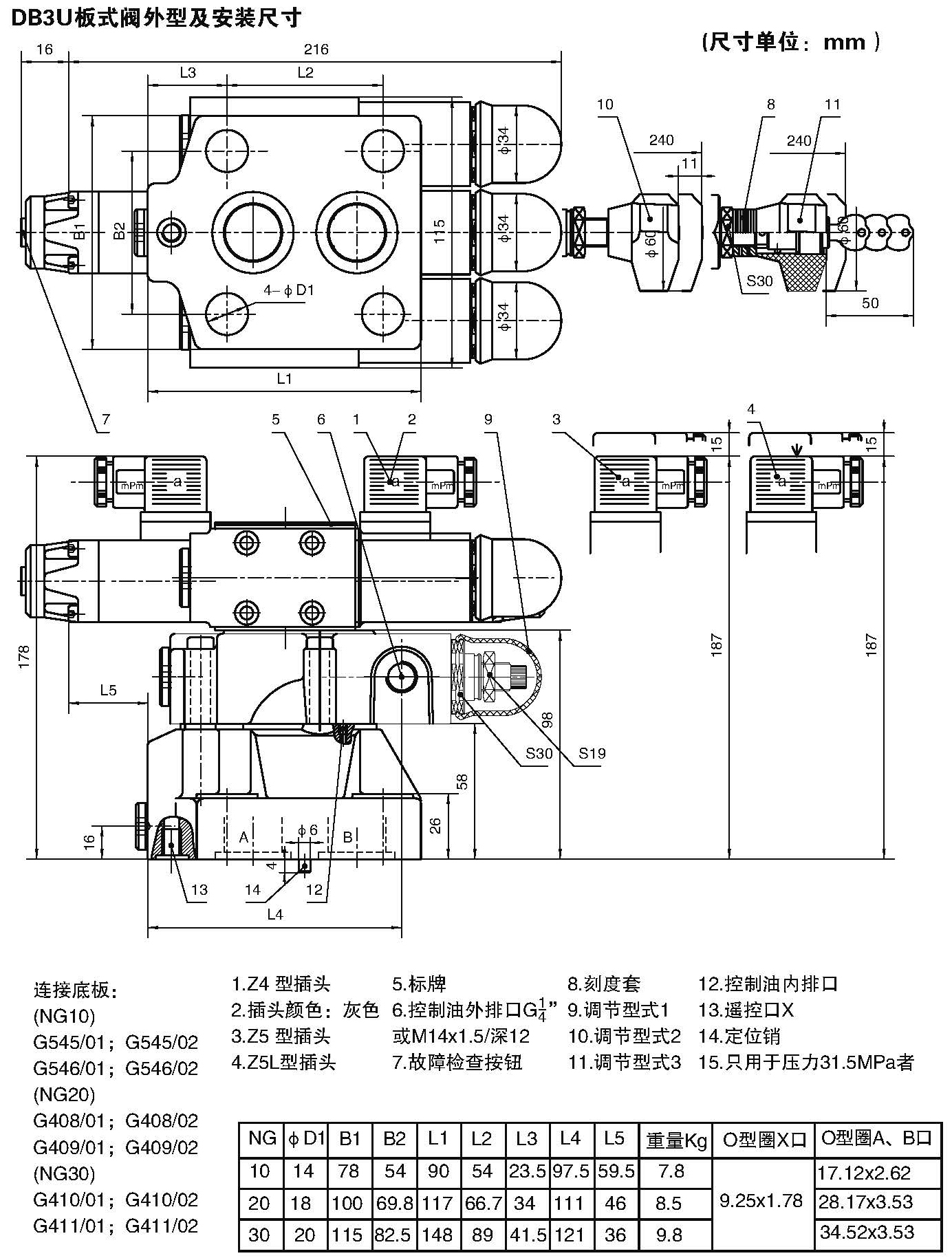

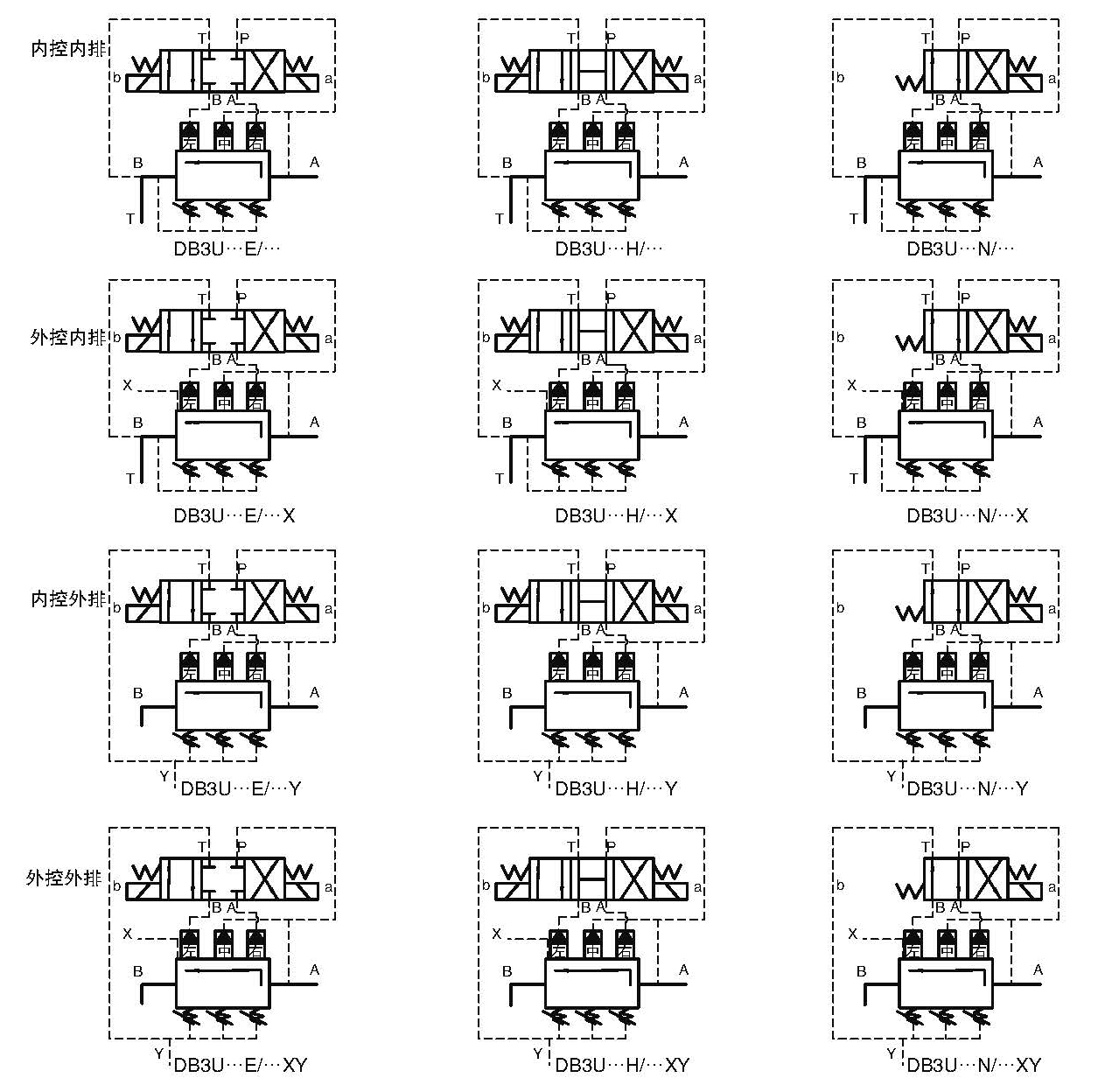

 控制油有四種不同的型式:內供內排、內供外排、外供內排、外供外排。(詳見控制油型式圖形符號)

 DBT2U型遙控型:該閥由一個電磁閥和三個導閥組成。用來遠程控制系統的壓力。電磁鐵通電時可實現兩級壓力變化。不通電的情況下,系統壓力由主溢流閥本身調定。

 DB3U溢流閥可實現三級或更多級壓力變化。使液壓系統的控制簡單化,結構更加緊湊。主要應用于液壓系統的有級壓力控制。
