壓力閥

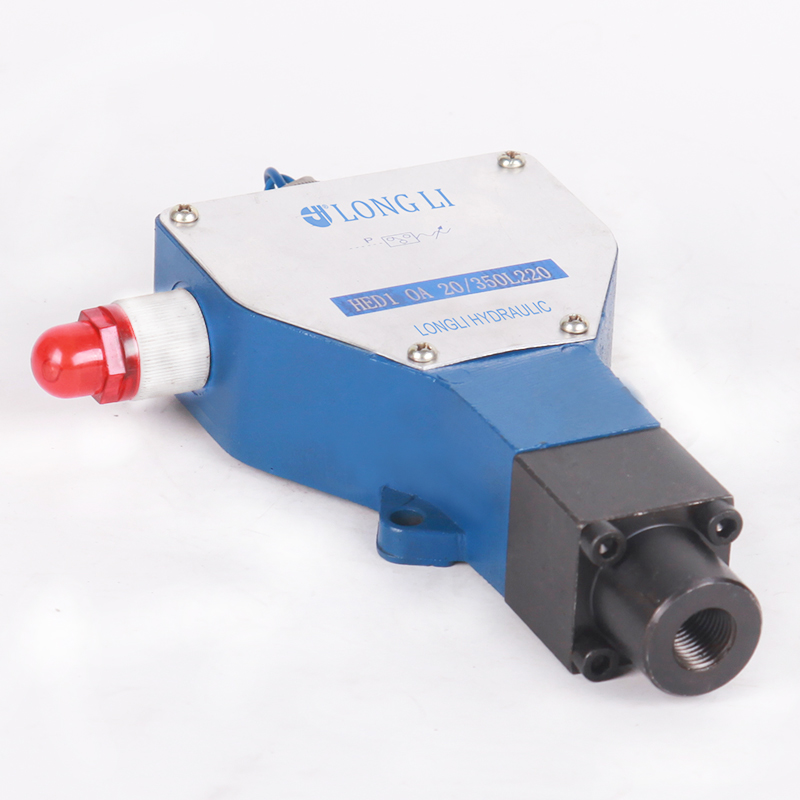

壓力繼電器HED1K/O

◆說    明

HED1型電液壓力繼電器為柱塞式壓力繼電器 。

其組成主要包括殼體,微動開關 ,調整螺釘 ,推桿, 柱塞和彈簧。

HED1型壓力繼電器是根據壓力設定值來切換電路的通斷。電路端子用絕緣罩作保護。

被監控的壓力作用在柱塞上。柱塞克服無級可調的彈簧的彈簧力，使推桿將柱塞的運動傳給微動開關。這可使電路接通或斷開。機械止動在壓力過高時起保護作用。

切換壓力值的調整

為調整切換壓力,須先拆下銘牌并松開螺釘 ,通過旋動調整螺釘來設定切換壓力,最后用無頭螺釘鎖定調整螺釘 ,并裝回銘牌。
