方向閥

聯合設計型電磁換向閥

◆說    明

電磁換向閥是通過電氣信號來改變液流方向的控制閥門,它可用來實現液壓系統的卸載，順序動作及油路換向。

電磁換向閥主要用于工程機械、 礦山機械、 起重運輸機械以及其它機械的液壓系統中。

電磁換向閥也可作為先導控制閥、 控制各種大口徑的液動閥門, 實現對大流量液壓閥的電氣控制 。

根據電磁鐵所用的電源不同, 電磁換向閥有直流和交流兩種, 而電磁鐵又根據它的鐵芯和線圈是否浸油又可分為干式電磁鐵和濕式電磁鐵。 后者具有噪音小, 平穩, 壽命長等優點 。

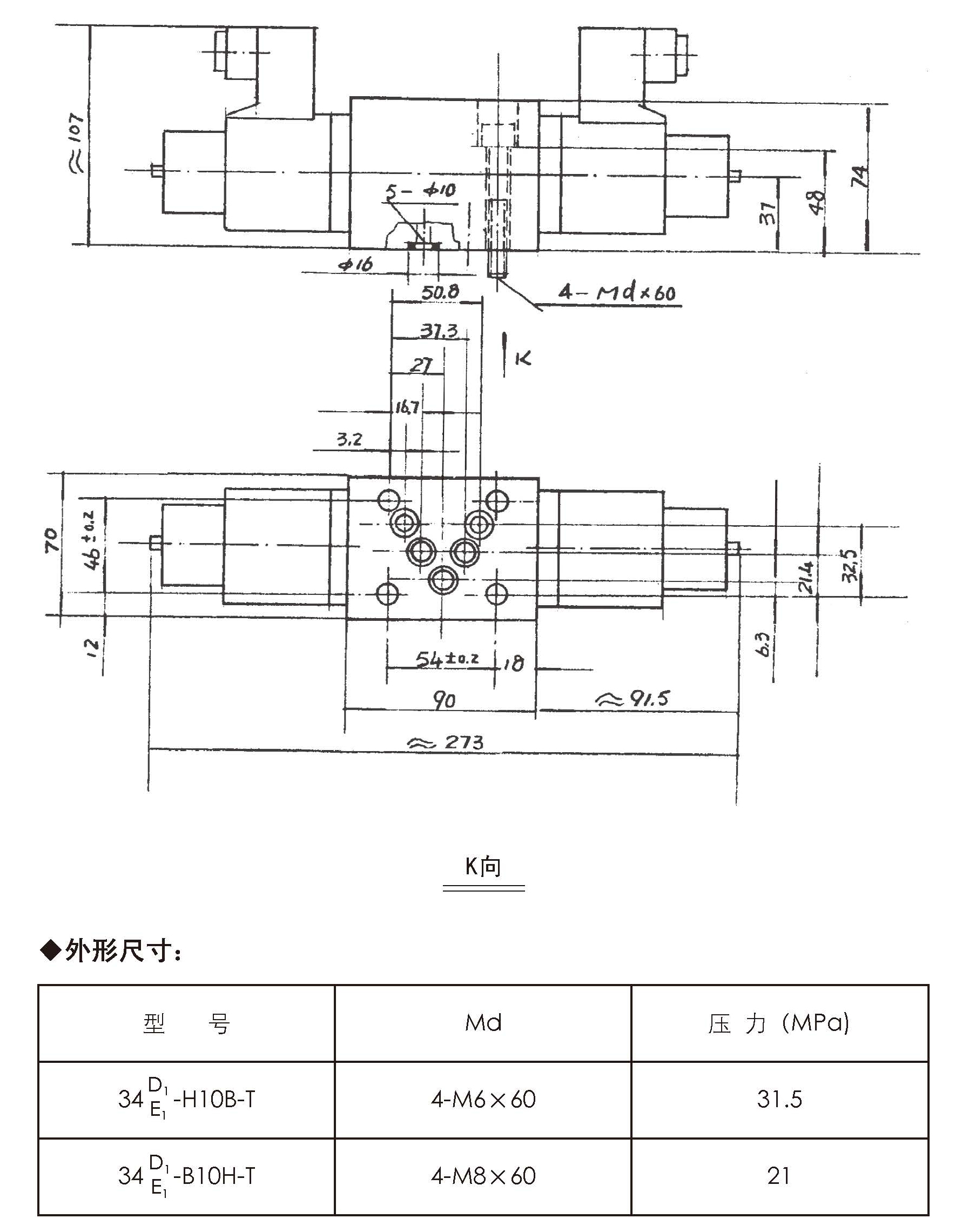

聯合設計型電磁換向閥分為6通徑和10通徑兩種。

公稱壓力分為21MPa和31.5MPa兩種，壓力不用連接尺寸不同。

兩端電磁鐵分為干式方頭電磁鐵D220V、E24V兩種，濕式圓頭電磁鐵D1220V、E124V兩種.濕式電磁鐵比干式電磁鐵更持久耐用。

具體型號分為：

31.5MPa：

22DO-B6H-T   22DH-B6H-T

22D1O-H6B-T   22D1H-H6B-T

22E1O-H6B-T   22E1H-H6B-T

24DI1-B6C-T    24DI2-B6C-T    24DI3-B6C-T    24DH-B6C-T    24DO-B6C-T

24EI1-B6C-T    24EI2-B6C-T    24EI3-B6C-T    24EH-B6C-T    24EO-B6C-T

34DO-B6C-T    34DY-B6C-T    34DM-B6C-T    34DH-B6C-T    34DK-B6C-T    34DJ-B6C-T

34EO-B6C-T    34EY-B6C-T    34EM-B6C-T    34EH-B6C-T    34EK-B6C-T    34EJ-B6C-T

24D1I1-H6B-T    24D1I2-H6B-T    24D1I3-H6B-T    24D1H-H6B-T    24D1O-H6B-T

24E1I1-H6B-T    24E1I2-H6B-T    24E1I3-H6B-T    24E1H-H6B-T    24E1O-H6B-T

34D1O-H6B-T    34D1Y-H6B-T    34D1M-H6B-T    34D1H-H6B-T    34D1K-H6B-T    34D1J-H6B-T

34E1O-H6B-T    34E1Y-H6B-T    34E1M-H6B-T    34E1H-H6B-T    34E1K-H6B-T    34E1J-H6B-T

24DI1-B10H-T    24DI2-B10H-T    24DI3-B10H-T    24DH-B10H-T    24DO-B10H-T

24EI1-B10H-T    24EI2-B10H-T    24EI3-B10H-T    24EH-B10H-T    24EO-B10H-T

24DI1-H10B-T    24DI2-H10B-T    24DI3-H10B-T    24DH-H10B-T    24DO-H10B-T

34DO-B10H-T    34DY-B10H-T    34DM-B10H-T    34DH-B10H-T    34DK-B10H-T    34DJ-B10H-T

34DO-H10B-T    34DY-H10B-T    34DM-H10B-T    34DH-H10B-T    34DK-H10B-T    34DJ-H10B-T

24D1I1-B10H-T    24D1I2-B10H-T    24D1I3-B10H-T    24D1H-B10H-T    24D1O-B10H-T

24E1I1-B10H-T    24E1I2-B10H-T    24E1I3-B10H-T    24E1H-B10H-T    24E1O-B10H-T

24D1I1-H10B-T    24D1I2-H10B-T    24D1I3-H10B-T    24D1H-H10B-T    24D1O-H10B-T

24E1I1-H10B-T    24E1I2-H10B-T    24E1I3-H10B-T    24E1H-H10B-T    24E1O-H10B-T

34D1O-B10H-T    34D1Y-B10H-T    34D1M-B10H-T    34D1H-B10H-T    34D1K-B10H-T    34D1J-B10H-T

34E1O-B10H-T    34E1Y-B10H-T    34E1M-B10H-T    34E1H-B10H-T    34E1K-B10H-T    34E1J-B10H-T

34D1O-H10B-T    34D1Y-H10B-T    34D1M-H10B-T    34D1H-H10B-T    34D1K-H10B-T    34D1J-H10B-T

34E1O-H10B-T    34E1Y-H10B-T    34E1M-H10B-T    34E1H-H10B-T    34E1K-H10B-T    34E1J-H10B-T

21MPa：

24DI1-B10H-T    24DI2-B10H-T    24DI3-B10H-T    24DH-B10H-T    24DO-B10H-T

24EI1-B10H-T    24EI2-B10H-T    24EI3-B10H-T    24EH-B10H-T    24EO-B10H-T

34DO-B10H-T    34DY-B10H-T    34DM-B10H-T    34DH-B10H-T    34DK-B10H-T    34DJ-B10H-T

24D1I1-B10H-T    24D1I2-B10H-T    24D1I3-B10H-T    24D1H-B10H-T    24D1O-B10H-T

24E1I1-B10H-T    24E1I2-B10H-T    24E1I3-B10H-T    24E1H-B10H-T    24E1O-B10H-T

34D1O-B10H-T    34D1Y-B10H-T    34D1M-B10H-T    34D1H-B10H-T    34D1K-B10H-T    34D1J-B10H-T

34E1O-B10H-T    34E1Y-B10H-T    34E1M-B10H-T    34E1H-B10H-T    34E1K-B10H-T    34E1J-B10H-T
